| 一、料位系列仪表分类 |
| |
KF-104型料位开关
KF-104W型微机料位开关
KF-105型料位计
KF-106 型微机界面计
|
| |
| 二、用途 |
| |
KF-104型和KF-104W型伽玛射线料位开关是一种固定安装、定点监测仪表，它们二者的区别在于前者为单点监测仪表，后者为单片机控制的多点监测仪表，前者适用于控制点少而不集中的现场，后者适用于控制点多而集中的现场。
KF-105型伽玛射线物位计是一种固定安装、连续指示料位的监测仪表。
KF-106型伽玛射线界面计是专门为石油化工行业设计的界面监测仪表，用于监测两种难溶液体的界面或两种密度差较大介质的分层界面。
仪表在各工业现场中的应用：
石油化工：立式和卧式圆柱形容器内的冲、放料监测；工艺管道里的冲、放料监测；反应釜中两种介质的界面、料位监测；原油处理罐中油水界面、料位的监测；两种密度差较大介质的界面监测；离心机内物料的分层监测；废水分离式环保设备中的液面监测等。
冶金工业：在矿石、焦碳、烧结仓上作物料的上、下限监测；冲矿槽和炉仓的加料控制；圆锥形容器中收集物的料位监测等。
电站、煤碳工业：煤仓、煤灰仓和粉仓的料位监测；用于煤粉碎落煤竖井的料位监测； 滤尘仓的上、下限监测等。
建材行业：通过对料仓、窑中物料的料位监测，实现排、放料的自动检测等。
由于射线仪表在料位、界面监测方面较常规仪表具有明显的优点，即非接触性，所以正以不可逆转的趋势，广泛应用于冶金、建材、轻工、食品等众多领域。 |
| |
| 三、原理 |
| |

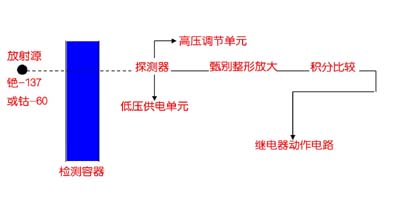

| KF-104型和KF-104W型伽射线穿透被玛射线料位开关是以射线技术为基础，利用伽玛射线穿透被测测容器，当容器内物料空或满时，仪表探测器接收到的射线强度的明显差别，通过核电子学电路转换成越线报警信号，用于指示容器或料仓中物料的空或满，或为料位的自动控制系统提供控制信号。工作中仪表各部件与被测物料不接触，故测量是非接触测量，因此特别适用于密闭容器中高温、高压、易燃、易爆、强腐蚀、高粘度等物料的定点监测，对非密闭容器中物料的定点监测更是适用。 |
| |
|
| |
（点击展开大图） |
| |

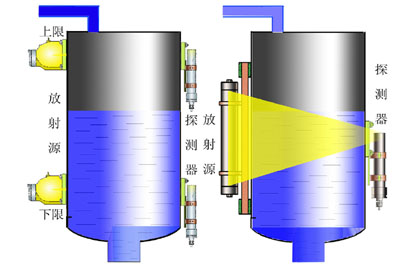

KF-105型伽玛射线物位计是利用射线技术，通过伽玛射线与被测物质的相互作用，得到随物料料面变化的射线强度信号，然后监测处理这一信号并转换为标准电信号，用于连续显示料位或作为料位控制信号。
KF-106型伽玛射线界面计是利用射线技术，测出已知的两种介质的混和密度，通过公式换算得到用百分数表示的界面位置，并将该界面信号经数模变换,变成标准0-10mA或4-20mA信号线性输出，用来进行界面的自动化控制。
|
| |
|
| |
（点击展开大图） |
| |
| |
| 四、主 要 技 术 指 标 |
| |
1、测量距离：
KF-104、KF-104W ： 0～8米
KF-105、KF-106 ：最大1.5米（KF-105），最大1米（KF-106）
2、报警精度：平静料面 ±1-2%（KF-104、KF-104W） ±1.5%(KF-105)
3、响应时间：1～5秒（快速） 64秒（慢速）
4、防爆探头等级：dⅡc(旧规则为B4e)
5、环境温度：转换器：0℃-45℃，探测器：-20℃-+65℃
6、环境湿度：转换器：85%，探测器：95%（相对湿度）
7、稳定性：现场长期运行，确保运行精度
8、输出信号：
KF-104、KF-104W：输出继电器触点信号
KF-105、KF-106：双四位显示工艺参数，输出0-10mA或4-20mA电流信号，可键盘选择，上、下限报警由继电器输出触点信号。
继电器触点负载容量：115V AC 5A（无感）
28V AC 5A（无感）
9、电缆信号传输能力：最大200米（KF-104、KF-104W）
最大1000米（KF-105、KF-106）
10、供电：220AC50HZ，电源波动<±10%，
功耗<10VA（KF-104、KF-105、KF-106）
11、转换器外形尺寸：143*73*450mm，开空尺寸138*68mm（KF-104）
143*73*310mm，开空尺寸138*68mm（KF-105、KF-106）

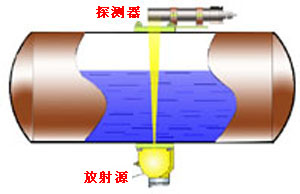

全套仪表由放射源及射源容器、射线探测器、长距离信号传输专用电缆和转换器四部分组成。
仪表采用的放射源有两种，即钴-60和铯-137；在密度低、量程小的现场采用铯-137放射源，在密度高、量程大的现场采用钴-60放射源，到底采用何种放射源依现场的具体情况而定，如有的现场密度低、量程小，但容器壁厚特别大时，也要采用钴-60放射源。
射线探测器为DT-201型伽玛射线防爆探测器，具有探测效率高、寿命长的特点，可工作在防爆现场。
信号转换器采用分离元件和集成电路并用的电子线路，对于KF-104来说，转换器的功能是将信号脉冲计数率转换为直流积分电压，用来驱动继电器输出报警信号；对于KF-104W来说，转换器的功能是将信号脉冲转变为TTL脉冲送入定时器计数，该计数与存入数据存储器中的上限或下限脉冲数相比较后输出继电器驱动信号，从而给出上限或下限报警信号，以实现料位控制；转换器不具备防爆性能，应工作在非防爆现场。 |
| |
|
| |
（点击展开大图） |
| |

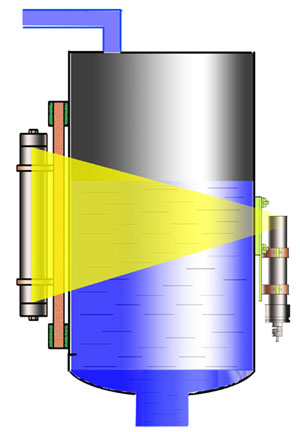

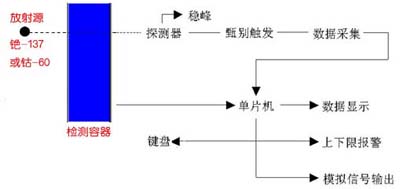

| KF-105型伽玛射线物位计与以上两种产品不同，它是一种固定安装、连续指示料位的监测仪表。该仪表以射线技术为基础，通过伽玛射线与被测物质的相互作用，得到随物料料面变化的射线强度信号，然后监测处理这一信号并转换为标准电信号，用于连续显示料位或输出作为料位控制信号。 |
| |
|
| |
（点击展开大图） |
| |
|
|
| |
（点击展开大图） |
| |

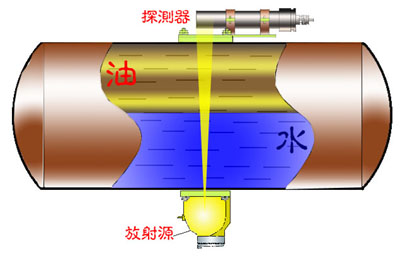

| KF-106型伽玛射线界面计是专门为石油化工行业设计的界面监测仪表，用于监测两种难溶液体的界面或两种密度差较大介质的分层界面。它是利用射线技术，测出已知的两种介质的混和密度，通过公式换算得到用百分数表示的界面位置，并将该界面信号经数模变换,变成标准0-10mA或4-20mA信号线性输出，用来进行界面的自动化控制。 |
| |
|
| |
（点击展开大图） |
| |
对KF-105与KF-106来讲，仪表整体分探测装置和信号转换器（主机）两大部分，探测装置包括放射源和射线探测器（探头）两部分，探测装置固定安装在被测设备现场；转换器安装在控制室仪表盘上，通过专用电缆与探测器相连。
对KF-105与KF-106来讲，放射源均采用单能伽玛源铯-137，其能量为0.662Mev，半衰期为32.
6年；射线探测器为DT-201型伽玛射线防爆探测器，可在防爆现场工作；信号转换器包括开关电源、主板、LED显示器、键盘和后面板。
|
| |
| 五、定货须知 |
| |
KF同位素工业仪表使用条件明细表
|
项
目 |
参
数
|
被测参数
|
|
定购仪表型号
|
|
被测介质名称
|
|
密度动范围（克/立方厘米）
|
|
模拟信号输出类型
（0～10或4～20mA)
|
|
流量波动范围（立方米/小时）
|
|
流量计量程（F
MAX）
|
|
流量计输出信号类型
（0～5或1～5V）
|
|
仪表的量程
|
|
被测管径和设备
|
外径（毫米）
|
|
材质
|
壁厚
|
保温层
|
厚度（毫米）
|
|
|
材质
|
衬里
|
厚度（毫米）
|
|
材质
|
介质公称压力（公斤/立方厘米）
|
|
现场温度变化范围
|
|
现场防爆等级
|
|
备注
|
|
|
| |
|
| |
